描述
航佳HC9073系列高精度，低噪音，正電壓LDO穩壓器使用CMOS工藝制造。該系列實現了高紋波抑制和低壓差，包括一個標準電壓源、一個誤差校正器、一個限流器、一個相位補償電路和一個驅動晶體管。輸出電壓在0.8V ~ 3.6V范圍內以0.05V增量可選。該系列還兼容低ESR陶瓷電容器，增加了輸出穩定性。在小型化封裝中可提供高達500mA的輸出電流。
低靜止電流低至0.3uA，幾乎為零的失效電流，為電池設備提供更長的使用壽命。其他功能包括限流功能、集成短路保護、過溫保護和輸出放電功能。
特性
•低功耗:0.3uA(典型)
•最大輸出電流:500mA小漏壓
•100mV@100mA Vout = 3.3V)
•PSRR=70dB@1KHz
•輸入電壓范圍:2.0V-7.0V
•輸出電壓范圍:0.8V-3.6V(定制在0.05V的步驟)高精度:+1.5%
•集成短路保護
•良好的瞬態響應
•過熱保護
•支持固定輸出電壓
•輸出電流限制
•陶瓷電容器穩定
•可用包

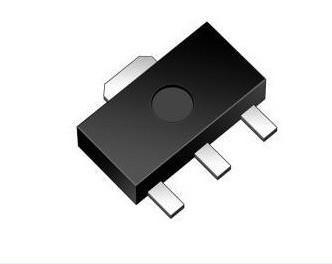

SOT23-3/SOT23-5/SOT89-3/DFN1x1-4L
符合RoHS標準，不含鉛
應用電池供電的設備
•參考電壓源手機
•照相機、攝像機
•便攜游戲
